Pengaturan Kecepatan Motor DC dengan ATMEGA16 dan L293D

Pengaturan Kecepatan Motor DC dengan ATMEGA16 dan L293D

Pada posting kali ini dilakukan uji coba pengaturan kecepatan putaran motor DC, menggunakan mikrokontroler ATMEGA16 sebagai prosesor, dan driver menggunakan ICL293D yang dapat di inputkan tegangan maksimum 32V, LCD karakter 16x2 sebagai user interface, berikut skema rangkaian tersebut :

Motor DC yang di kontrol berjumlah 2 buah, dengan pengaturan dengan 4buah push button, yang berfungsi menaikan dan menurunkan kecepatan.

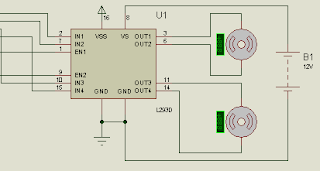

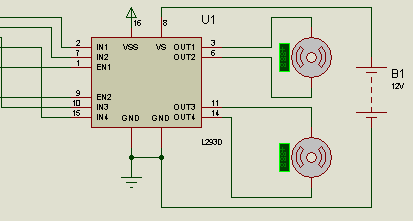

Driver motor menggunakan IC L293D yang sudah biasa digunakan, dengan fungsi sebagai berikut :

- IN1 & IN2 = arah putaran motor 1 misal (IN1=High & IN2=Low) maka motor forward dan sebaliknya

- IN3 & IN4 = arah putaran motor 2 misal (IN3=High & IN4=Low) maka motor forward dan sebaliknya

- EN1 = Pengatur kecepatan motor 1 dengan metode PWM (Pulse Width Modulation)

- EN1 = Pengatur kecepatan motor 2 dengan metode PWM (Pulse Width Modulation)

Dengan memanfaatkan fitur Fast PWM yang terdapat dalam mikrokontroler ATMEGA16, pemrograman diawali dengan mengaktifasi Fast PWM mode OCR1A untuk motor 1, dan OCR1B untuk motor 2, kemudian nilai OCR1A dan OCR1B ditampilkan melalui LCD sebagai parameter. Berikut merupakan program lengkapnya yang saya tulis dengan bahasa C pada CodeVision AVR :

#include

// Alphanumeric LCD Module functions

#include

#include

//Deklarasi variabel

int SA,SB;

char MA[8];

char MB[8];

void main(void)

{

PORTA=0xFF;

DDRA=0x00;

PORTD=0x00;

DDRD=0xFF;

// Timer/Counter 1 initialization

// Clock source: System Clock

// Clock value: 12000.000 kHz

// Mode: Fast PWM top=0x00FF

// OC1A output: Non-Inv.

// OC1B output: Non-Inv.

// Noise Canceler: Off

// Input Capture on Falling Edge

// Timer1 Overflow Interrupt: Off

// Input Capture Interrupt: Off

// Compare A Match Interrupt: Off

// Compare B Match Interrupt: Off

TCCR1A=0xA1;

TCCR1B=0x09;

TCNT1H=0x00;

TCNT1L=0x00;

ICR1H=0x00;

ICR1L=0x00;

OCR1AH=0x00;

OCR1AL=0x00;

OCR1BH=0x00;

OCR1BL=0x00;

/ Alphanumeric LCD initialization

// Connections specified in the

// Project|Configure|C Compiler|Libraries|Alphanumeric LCD menu:

// RS - PORTC Bit 0

// RD - PORTC Bit 1

// EN - PORTC Bit 2

// D4 - PORTC Bit 4

// D5 - PORTC Bit 5

// D6 - PORTC Bit 6

// D7 - PORTC Bit 7

// Characters/line: 8

lcd_init(8);

while (1)

      {

      lcd_gotoxy(0,0);lcd_putsf("M1=");lcd_gotoxy(0,1);lcd_putsf("M2=");

      PORTD.0=1;   //Motor 1 Forward

      PORTD.1=0;

      PORTD.3=1;   //Motor 2 Reverse

      PORTD.4=0;

      if(PINA.0==0){SA++;}  //Jika pushbutton A0 ditekan naikan kecepatan motor 1

      if(PINA.1==0){SA--;}   //Jika pushbutton A1 ditekan turunkan kecepatan motor 1

      if(PINA.2==0){SB++;}   //Jika pushbutton A2 ditekan naikan kecepatan motor 2

      if(PINA.3==0){SB--;}    //Jika pushbutton A3 ditekan turunkan kecepatan motor 2

      lcd_gotoxy(5,0);itoa(SA,MA);lcd_puts(MA); //Tampilkan nilai kecepatan Motor 1

      lcd_gotoxy(5,1);itoa(SB,MB);lcd_puts(MB);  //Tampilkan nilai kecepatan Motor 2

      OCR1A=SA;

      OCR1B=SB;

      // Place your code here

      }

}

Terima Kasih, semoga membantu.

Sumber : http://www.tutorial-mikrokontroler.net/2012/03/pengaturan-kecepatan-motor-dc-dengan.html
